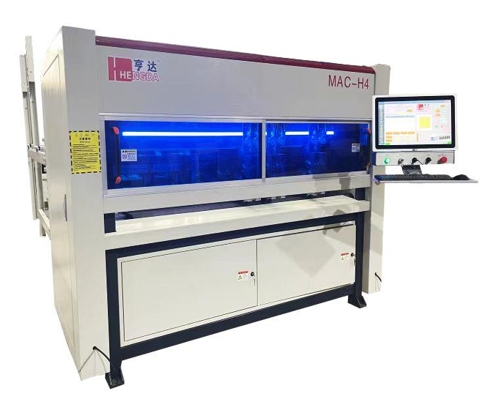

Автоматический разрезной станок для изготовления картонных коробок MAC-H4A
Автоматический разрезной станок для изготовления картонных коробок MAC-H4A
| Длина обработки | 400-2800 мм |
| Ширина обработки | 250-700 мм |
| Высота обработки | 25-300 мм |
| Количество пачек для подачи гофрокартона | 1-4 шт. |
| Технические характеристики штабелирования гофрокартона | 600-1600 мм |
| Толщина гофрокартона | 2-7 мм |
| Макс скорость поперечного ножа | 90 м/мин |
| Макс скорость продольного ножа | 90 м/мин |
| Мощность серводвигателя поперечного/продольного ножа | 0,75 кВт |
| Мощность мотора подачи | 3 кВт |
| Мощность двигателя выбора лотка для подачи картона | 1,5 кВт |
| Общая мощность | 5,25 кВт |
| Производительность | 4-6 выкроек/мин |
| Пневмоподключение | 6-8 бар |
| Габаритные размеры | 12000х2800х3000 мм |
| Вес станка | 2500 кг |
Станина станка изготовлена из прочной стали, которая была подвергнута отжигу для снятия напряжения в металле для достижения стабильности и точности конструкции.
Зубчатое колесо и рейка изготовлены из высококачественного материала, который был подвергнут отжигу, термообработке и закалке.
Стандартные комплектующие:
| Станина | Обработана на обрабатывающем центре ЧПУ с высокой точностью |
| Реле | Delixi |
| Сервомотор | INVT |
| Пневмоцилиндры | AirTac Тайвань |
| Линейные направляющие | FUSKA |
| Электронные компоненты | Delixi |
| Датчики | Yingke |
Преимущества:
Дисковый нож вместо пильного полотна с очень длительным сроком службы.
Отсутствие пыли при сгибании и резке, отсутствие необходимости в вакуумной системе.
Разгладкая кромка гофрокартона после резки.
Комбинация обрабатывающей части:
Поперечный нож: 1 шт. стандартный нож для вырезания пунктирных линий, биговки и для поперечной резки;
Продольный нож: 6 шт. стандартных ножей для вырезания пунктирных линий, биговки и продольной резки.
Непрерывный выбор 4-х видов гофрокартона для эффективной работы, что значительно повышает коэффициент использования картона.
Картонные коробки по международным стандартам.
 |
 |
На станке могут быть изготовлены коробки разных типов:
Коробка с крышкой 410 |
 Коробка с закрытием в середине 411 |
 |
Система подачи гофрокартона 4 места:
 |
 |
Размер штабеля 600-1600 мм
Возможность подачи гофрокартона двух полос одновременно сторона к стороне.
Механизм позиционирования и подачи:
 |
 |
Левый и правый захваты удерживают картон, предотвращая его выскальзывание.
Направляющие устройства уменьшают сопротивление при подачи гофрокартона и обеспечивает более точную подачу.
Автоматический расчет наиболее экономичного формата гофрокартора для эффективной обработки.
Универсальный нож для резки и биговки:
Разрезание и биговка производится одним инструментом одновременно для увеличения производительности.
Отличное качество резания без каких-либо заусенцев.
Система управления:
Операционная система Windows.
Профессиональная операционная система упаковочной линии Misunda.
21-дюймовый монитор высокой четкости.
Способ считывания данных с оборудования:
Интегрированная система управления док-станцией (например, QR-код, штрихкод).
Программное обеспечение получает данные с док-стации.
Чтение файлов XLS.
Ввод данных непосредственно оператором.
Станок оптимально подходит для средних промышленных производств в качестве основного станка.
