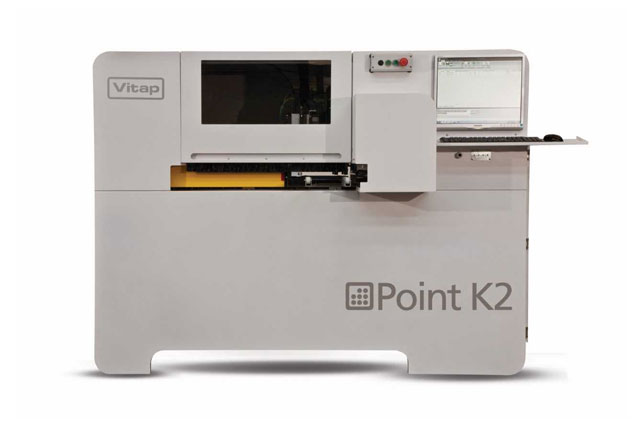

Сверлильно-присадочный станок с ЧПУ Point 2

Сверлильно-присадочный станок с ЧПУ Point 2

Станок предназначен для высокоточного сверления сквозных и глухих вертикальных и горизонтальных отверстий в четырех торцах и нижней плоскости заготовок из ЛДСП, МДФ, мебельных щитов и других плитных материалов, а также изготовления пазов различной ширины и глубины в одном направлении. Обеспечивает изготовление деталей любой сложности за один проход. Станок оптимально подходит для мебельных производств, выпускающих большой ассортимент продукции и требующих повышенной гибкости оборудования.

Сверлильно-присадочный станок с ЧПУ Point 2

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Point 2
Мах размеры обрабатываемой заготовки X/Y/Z ¥/920/50 мм
Мin размеры обрабатываемой заготовки X/Y/Z 270/150 (70 орт)/10 мм
Сверлильная группа 15 шпинделей
Независимые вертикальные шпиндели 9 шт.(5 по Х + 5 поY)
Независимые горизонтальные двойные шпиндели 2 по Х, 1 по Y
Частота вращения шпинделей 3600 об/мин
Независимый вертикальный пазовальный узел Х 1 х Ø100 мм, 7000 об/мин
Скорость подачи панели 25 м/мин
Мощность двигателя  1,7 кВт
Диаметр аспирационных патрубков 2хØ100 мм, 1хØ50 мм
Мах диаметр вертикальных сверел 35 мм
Мах диаметр горизонтальных сверел 12 мм
Габаритные размеры 2250х1280х1600 мм
Вес 820 кг
Электропитание 380В 50Гц 3Рн
Рабочее давление 7 бар
  • Качественное сверление и уверенность в завтрашнем дне с европейским станком.
  • Надежный и хорошо фиксирующий настройки станок.
  • Станок с ЧПУ Point 2 – выбор профессионалов
  • Произведен в Италии на заводе Vitap, одном из лидеров по изготовлению сверлильно-присадочного оборудования.



Сверлильная голова (нижнее расположение) состоит из:

  • 9 вертикальных шпинделей;
  • 4 горизонтальных шпинделя по оси Х (2+2 передний-задний торец);
  • 2 горизонтальных шпинделя по оси Y (1+1 правый торец-левый торец);
  • пазовальная пила.



  • Четыре управляемых координатных оси (перемещение сверлильной головы по осям X, Y, Z, + перемещение заготовки).
  • Перемещение по осям осуществляется при помощи бесщёточного двигателя с новейшим типом приборов.
  • Сверление по оси Х осуществляются при движении заготовки. В рабочей зоне деталь надежно фиксируется с помощью четырех вертикальных прижимов, которые обеспечивают постоянное давление на заготовку и продолжительность движения.
  • Движение по осям Y и Z осуществляется сверлильной головой.
  • Лазерный сенсор предназначен для определения краев панели, что обеспечивает высочайшую точность при сверлении.
  • Замена инструмента производится только при необходимости его заточки.
