Сушильные камеры SECAL

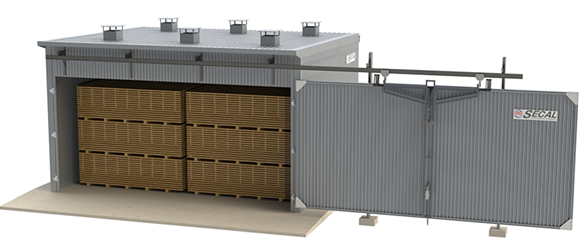

Secal сушильные камеры

Сушильные камеры Secal производятся и поставляются в Россию более 20 лет. Тысячи установок по всему миру свидетельствуют о способности итальянской компании SECAL предлагать оптимальные решения для сушки любых пород древесины.
Тем же самым высоким качеством обладают и другие линии производства: камеры для фитосанитарной обработки HT поддонов и деревянной упаковочной тары в соответствии со стандартам ISPM 15 FAO, пропарочные камеры, камеры для сушки дров, установки «под ключ», специальные установки для сушки иных материалов.

Сушильные камеры серия EPL

  • Конструкция сушильных камер. Эксклюзивная несущая конструкция изготовлена из алюминиевого сплава, в соотвествии со стандартом UNI — европейским нормам, способна выдерживать большие механические и термические нагрузки.
  • Система изоляции SECAL состоит из двойного алюминиевого листа с изоляцией из огнестойкой минеральной ваты, просмоленной и непромокаемой для получения повышенной изолирующей способности и долговечности. Внешний алюминиевый лист обеспечивает постоянное движение воздуха, исключая, появление явлений деградации материалов, а также поддерживая оптимальную изоляционную способность минваты.
  • Загрузочные ворота. В стандартной комплектации сушильные камеры SECAL снабжены алюминиевыми подъемно-откатными воротами с гидравлическим подъемником. Перемещение ворот может быть по линии в сторону или же дугообразно с открытием ворот вдоль боковой стенки камеры. Ворота могут быть также ввиде раздвижных дверей, складных или распашных дверей.
  • Смотровая дверь с высоким уровнем безопасности в соответствии с европейскими нормативами, оснащена системой открытия с внутренней стороны с помощность толкателя (аварийное открытие), с наружной стороны рукоять с автоматическим закрыванием.
  • Система вентиляции. Используются осевые реверсивные вентиляторы, из алюминиевых сплавов, обечайка из нержавеющей стали значительной толщины с двойной кромкой. Двигатели тропического исполнения, способны работать в условиях повышенной температуры и влажности.
  • Система обогрева. Используются теплообменники стойкие к коррозии, изготовленные из биметаллических труб: нержавеющая сталь с оребрением из алюминия. Внутренние трубопроводы, коллекторы и фланцевые соединения из нержавеющей стали.
  • Двухстороння система увлажнения. Эффективное и равномерное увлажнение воздуха обеспечивается двусторонней системой увлажнения: форсунки из нержавеющей стали расположены спереди и сзади вентиляторов и работают попеременно, в зависимости от направления воздушного потока. Это позволяет создать равномерное увлажнение древесины, выравнивать конечную влажность, а также устранить остаточные напряжения в древесине.
  • Система воздухообмена. Сбалансированный сброс конденсата в атмосферу и подачу внутрь сушильной камеры свежего воздуха обеспечивают камины, установленные на крыше камеры. Заслонки оснащены сервоприводами специального типа Belimo «ORANGEBOX» с пропорциональным контролем.

Конструкция сушильной камеры

ПРОФИЛЬ КОЛОННЫ


ПРОФИЛЬ ВОРОТ







Корпус состоит из несущего, быстровозводимого каркаса, выполненного из цельнотянутого профиля и огрождающих панелей из алюминиевого сплава, в соотвествии со стандартом UNI — европейским нормам. Используемый алюминий высокого качества и соответствующей толщины, обладает высокой устойчивостью к коррозии.

SECAL использует только балочные перекрытия, специально изготовленные из цельнотянутого профиля, что придает конструкции камеры требуемую механическую прочность.

позволяет выдерживать большие снеговые и ветровые нагрузки.

Изоляция сушильной камеры

Изоляция Secal Эксклюзивная система SECAL предусматривает конструкцию теплоизоляционной стены, состоящей из двух алюминиевых листов: внутренний гладкий алюминиевый лист и внешний гофрированный / профилированный (30 мм) алюминиевый лист.

В качестве изоляции используется минеральная вата толщиной 100 мм, обработанной гигроскопической смолой, что обеспечивает ее максимальную эффективность при любых погодных условиях. Использование минеральной ваты с очень низким коэффициентом теплопередачи гарантирует также отличную звукоизоляцию.

Кровля сушильной камеры

Кровля Secal Для крыши, зоны, где естественно больше всего аккумулируется тепло, используются панели из гофрированного алюминия с двойной алюминиевой обшивкой и изоляцией из высокопрочного полиуретана. Эти панели обеспечивают высокое сопротивление нагрузке снега, а также свободное хождение по крыше, без необходимости использования вспомогательных мостиков.

Суммарная толщина панели: 140 мм (100+40 мм).

Высокая устойчивость к снеговой нагрузке: не ниже 240 кг/м2.

Фальш-потолок (промежуточный потолок)

Фальш-потолок Secal Фальш-потолок сконструирован таким образом, чтобы обеспечить разделение потоков воздуха между древесиной и зоной вентиляции для создания циркуляции воздуха внутри камеры.

В фальш-потолке предусмотрен сервисный люк для обеспечения быстрого и легкого доступа к вентиляторам и калориферам. Наличие сервисного люка — это также соблюдение норм ЕDG – European Wood Drying Group по проведению технического обслуживания и очистки калориферов и вентиляторов.

Загрузочные ворота камеры

Загрузочные ворота Secal Подъемно-сдвижные ворота с подъёмным гидравлическим приводом, который служит для подъема и перемещения ворот вдоль подвесного рельса.

Разработанная система внутренних силовых элементов и растяжек придает воротам высокую жесткость и прочность, а также исключает наличие «мостиков холода». Герметичность камеры гарантирована специальной изолирующей прокладкой из термостойкого неопрена Dutral, который жизнестоек в температурах до 200ºС и значительно более долговечен в сравнении с резиновыми уплотнениями.  Специальное морозостойкое масло.

Смотровая дверь

Инспекционная дверь служит для проверки во время процесса сушки, а также доступа оператора внутрь камеры. Дверь полностью изготовлена из алюминия с изоляцией, аналогичной изоляции стен камеры. Инспекционная дверь, с высоким уровнем безопасности в соответствии с европейскими нормативами, система открытия с внутренней стороны с помощью толкателя (аварийное быстрое открытие), с наружной – рукоять с автоматическим закрыванием. Не имея никаких сверлений или отверстий, данный тип двери позволяет избегать даже самые минимальные потери тепла и всегда гарантирует герметичное закрывание.

Размеры: 800 x 1800 мм.

Система циркуляции воздуха в камере (вентиляционный узел)

Система вентиляции, расположенная между кровлей и фальш-потолком, служит для равномерного распределения тепла, производимого теплообменниками, а также для удаления влаги извлеченной из древесины. Равномерность воздушного потока в камере обеспечивают высокоэффективные вентиляторы: осевые, реверсивные, из алюминиевых сплавов. снижения турбулентности на обеих сторонах.

Вентиляторы разработаны специально для работы в среде с повышенной влажностью.



Провода для подключения электродвигателей Огнезащитные, тип FG7, из износостойкой резины снаружи.

Система отопления

Для эффективного теплообмена SECAL использует теплообменники/калориферы повышенной мощности, стойкие к коррозии, выполненные из труб из нержавеющей стали с алюминиевым оребрением (такое сочетание материалов не создает гальваническую пару и обеспечивает отличную теплопередачу даже после многих лет эксплуатации). Калориферы снабжены соединительными коллекторами из нержавеющей стали с фланцами для подсоединения сушильной камеры к внешней гидравлической системе.

В комплект поставки каждой камеры входят: комплект трубопроводов из нержавеющей стали для внутренней разводки, 3-ходовой клапан с сервоприводом Belimo для автоматического поддержания температуры нагрева камеры; автоматическая система защиты калориферов от замерзания.

Система приточно-вытяжной вентиляции (воздухообмен)

Процесс регулированного сброса конденсата в атмосферу и подача внутрь сушильной камеры свежего воздуха происходит с помощью заслонок/каминов, изготовленных из алюминия, управляемых сервоприводами «BELIMO» специального типа «ORANGEBOX» (для суровых климатических условий -40°C/-50°C, со степенью защиты IP 66/67). Пропорциональное открывание/закрывание клапанов поддерживает заданные температурные режимы автоматически и не допускает термических  перепадов внутри камеры.

Заслонки расположены на крыше. Система их открывания и закрывания состоит из клапанов типа «бабочка», в комплекте с прокладками для обеспечения герметичности в закрытом положении. Подшипники вала «бабочки» из нейлона и не нуждаются в обслуживании. Все соединения кабелей между сервомоторами заслонок и шкафом управления включены в поставку.

Система увлажнения — двустороняя

Эффективное и равномерное увлажнение воздуха обеспечивается двусторонней системой увлажнения: форсунки расположены спереди и сзади вентиляторов, работают попеременно, в зависимости от направления воздушного потока.

Система включает в себя трубы из нержавеющей стали AISI 304, на которые крепятся специальные форсунки из нержавеющей стали для распыления воды.

Предусмотрена эсклюзивная система очистки: система фильтров для очистки воды, подаваемой на форсунки, спускной кран для опорожнения. Данная функция значительно сокращает техническое обслуживание распылителей, поскольку удаляет большинство примесей, присутствующих в воде.

В комплект поставки для каждой камеры входят также: электромагнитный клапан и соединительные трубопроводы из нержавеющей стали.

Автоматическая система управления «SECAL»

Электрический щит с проводкой до камеры (в непосредственной близости к камере)

Электрощит с силовым электрооборудованием и системой управления и контроля процессом сушки (контроллер «PLUS 3000 Professional»).

Особые технические решения, применённые на этапе изготовления внутренних электрических контуров щита, обеспечивают безопасность и надежность.

Тип щита – сборный шкаф со степенью защиты IP55, изготовлен в соответствии с европейскими нормами безопасности.

На щите установлен Источник Бесперебойного Питания (UPS) – устройство, которое подключается к щиту с целью избежать сбоев, если вдруг пропадет электричество или сильно изменятся его параметры. ИБП используется как резерезвный источник питания.



Контроллер «PLUS 3000 Professional», установленный на щите – одна из наиболее прогрессивных систем, имеющихся на рынке, надежная и простая система управления. Разработана инженерами  SECAL на основе опыта и замечаний, полученных от клиентов из разных стран Мира, позволяет вести процесс сушки в полностью автоматическом режиме. Конфигурируется и расширяется в соответствии с конкретными  индивидуальными потребностями Заказчика.

Панель контроллера «PLUS 3000 Professional»

Главные характеристики:

управление циклом сушки с помощью датчиков влажности древесины, датчиков равновесной влажности воздуха и датчиков температуры;

►режим сушки древесины из 8 свободно программируемых фаз;

пропорциональный контроль сервоприводов от 0 до 100%;

►библиотека с готовыми режимами сушки на все основные породы древесины; возможность изменения режимов, создания своих режимов;

возможность создавать и записывать в память новые программы сушки;

просмотр и изменение параметров сушки в режиме реального времени;

выполнение цикла сушки с заданием средней конечной влажности древесины;

полностью русифицированная операционная система;

регулировка скорости нагрева (град/час);

регулировка нагрева EMC-настройка по градиенту;

возможность отображение всех параметров сушки на экране контроллера;

►аварийная сигнализация при выполнении недопустимых операций и возможных неполадках в системе.

Система контроля влажности древесины и параметров среды в сушильной камере:

Внутри сушильной камеры установлены две (2) климатические группы с датчиками для измерения влажности древесины, специальные графитовые пластинки для измерения ЕМС (равновесной влажности воздуха) и датчики температуры. Данные о параметрах сушки и о состоянии сервоприводов (исполнительных элементов) поступают в систему контроля непрерывно.



СИСТЕМА КОМПЬЮТЕРНОГО УПРАВЛЕНИЯ
Управляющий компьютер с установленным программным обеспечением

Программное обеспечение «EPL Supervisor»



Главные характеристики:

►высокопроизводительный компьютер промышленного типа, fanless (без вентилятора, охлаждение при помощи газа), готовый для подключения к интернету;

►монитор 17″, ведущего бренда, мышь, принтер, клавиатура;

►источник бесперебойного питания UPS 700 (ок. 15 минут) с программным обеспечением для управления напряжением в сети, контролируемое выключение компьютера (если black out затягивается более этого времени и автономия кончается, система закрывает все программы, в том числе windows);

стабильная и протестированная операционная система обеспечивает безопасную эксплуатацию;

►оперативная система Windows, на русском языке;

►высокоскоростной интерфейс USB (High Speed) для подключения периферийных устройств — позволяет компьютеру взаимодействовать с другими устройствами в сети;

установка и испытания компьютерной системы проведены на фабрике в SECAL, сохранены все конфигурационные параметры и резервная копия начального состояния;

установлена антивирусная программа;

►дистанционный переход (через компьютерное управление) от автоматического режима в ручной и обратно.



Программное обеспечение для сушки древесины «EPL Supervisor» позволяет дистанционно управлять процессами сушки, проводить диагностику, архивировать, анализировать и распечатывать графики  и таблицы процесса сушки.

►программное обеспечение «EPL Supervisor» для выполнения любой задачи по сушке древесины;

►удобный и понятный графический интерфейс;

►функция удаленного доступа;

►«библиотека» режимов сушки основных парод древесины с возможностью корректировки.

Компьютер управления, подключенный к контроллеру, при помощи программного обеспечения соединен с центром поддержки SECAL, который благодаря этому может:

Øконтролировать процесс сушки Заказчика и, при необходимости, регулировать основные параметры данного процесса;

Øобновлять ПО;

Øнаблюдать за процессом и контролировать удаленный ПК Заказчика прямо из офиса SECAL, с возможностью импортировать и обрабатывать архивные данные.

УПРАВЛЕНИЕ сушильной камерой ведется или с панели контроллера на щите или с компьютера.
